Epoksi Kaplamalı Dowel Barlar, beton döşemeler arasında dikey ve yatay yükleri aktarmak üzere tasarlanmış stratejik yük aktarım elemanlarıdır.
Bu elemanlar, bitişik beton bloklar arasındaki göreceli hareketi ve farklı deformasyonları önleyerek yapısal bütünlüğü korur.
Epoksi Kaplamalı Dowel Barların kullanımıyla, hareketli yüklerin ağırlığı komşu döşemelerarasında etkin bir şekilde paylaşılır ve dengeli yük dağılımı sağlanır. Epoksi Kaplı Dübeller, dayanıklılık ve uzun vadeli performansın kritik öneme sahip olduğu havaalanı pistleri, apronlar, otoyollar ve endüstriyel beton kaplamalar gibi yüksek performanslı uygulamalarda yaygın olarak kullanılmaktadır.

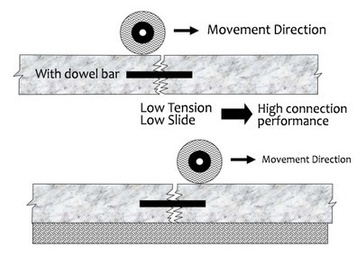

Derz noktalarına yerleştirilen bu çubuklar, beton levhaların kontrollü bir şekilde hareket etmesine izin verirken, yükleri derzler arasında verimli bir şekilde aktarır. Bu mekanizma, gerilmeleri alt zemine eşit bir şekilde dağıtır ve tek bir noktada basınç yoğunlaşmasını önler.
Eşit yük dağılımını sağlayarak, oturma, çatlama, fay oluşumu ve yüzey bozulması gibi potansiyel kusurlar önemli ölçüde azaltılır. Epoksi kaplama, üstün korozyon
direnci sağlayarak, özellikle agresif çevre koşullarında dübel çubuklarının hizmet ömrünü uzatır.
Epoksi Kaplamalı Dübeller, teknik şartnamelere ve uluslararası standartlara uygun olarak çeşitli çap ve uzunluklarda üretilir ve belirli proje gereksinimlerini karşılamak üzere özelleştirilir.

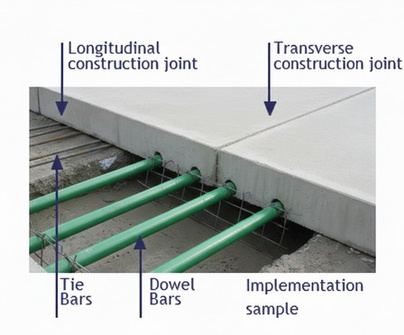

Beton dökümünden önce, bağlantı çubuklarının yerleri derz kesim çizgileriyle uyumlu olarak belirlenir. Ardından bağlantı çubukları bu belirlenen noktalara hassas bir şekilde yerleştirilir; bunun ardından beton dökülür ve kurulum tamamlanır. Bu sistem, derz performansını artırır, yol kaplamasının ömrünü uzatır ve uzun vadeli bakım ihtiyaçlarını azaltır.
Düzgün bir şekilde tasarlanıp monte edildiğinde, bağlantı çubuğu sistemleri beton kaplamaların yapısal performansını ve hizmet ömrünü önemli ölçüde artırır. Derzler boyunca etkili yük aktarımını sağlayarak, bağlantı çubukları bitişik beton levhalar arasında farklı oturma, kayma ve çatlama oluşumunu önler. Bu sayede kaplama sistemi, tekrarlayan trafik yükleri altında daha verimli bir şekilde çalışır ve yapısal stabilitesini korur. Havaalanı pistleri, otoyollar ve endüstriyel beton zeminler gibi ağır hizmet uygulamalarında, dübel çubuklarının kullanımı kaplamanın bütünlüğünü korumak açısından hayati önem taşır. Yükleri bitişik levhalara aktararak tek bir levha üzerinde gerilme yoğunlaşmasını önlerler ve
kuvvetlerin alt zemine daha homojen bir şekilde dağılmasını sağlarlar.
Teknik standartlara uygun olarak üretilen yüksek kaliteli bağlantı çubukları, bakım gereksinimlerini azaltır, deformasyon risklerini en aza indirir ve uzun vadeli dayanıklılık sağlar. Sonuç olarak, bu çubuklar, sürdürülebilir ve yüksek performanslı beton kaplama sistemlerinin vazgeçilmez bir bileşenini oluşturur.
Amerika Birleşik Devletleri ve Avrupa’da, ASTM standartlarına uygun olarak üretilen Epoksi Kaplamalı Dübellerin kullanımı, havaalanları ve otoyollar için hazırlanan teknik şartnamelerde standart bir gereklilik olarak belirtilmektedir.
Epoksi Kaplı Dübeller, gerekli çekme ve akma mukavemeti değerlerini karşılayacak şekilde haddelenmiş karbon çelik kütüklerden, ASTM A615/A615M, ASTM A675/A675M, ASTM A706/A706M ve ASTM A1035/A1035M standartlarına tam uyum içinde üretilmektedir.
Dübellerin yüzeyleri ve uçları, ASTM A775/A775M standardına uygun olarak hassas bir şekilde kesilir ve epoksi ile kaplanır. Bu epoksi kaplama, korozyon koruması sağlayarak, zorlu çevre koşullarında bile uzun vadeli dayanıklılık ve performans garanti eder.
Üretim sürecinin her aşaması, kalite kontrol sistemleri kapsamında titizlikle denetlenir ve denetimi yapılır; ürünlerle birlikte müşteriye ayrıntılı raporlar sunulur.
Epoksi Kaplamalı Dübeller, yalnızca yeni inşaat projeleri için değil, aynı zamanda mevcut beton kaplamaların yapısal performansını güçlendirmek ve iyileştirmek için de uygundur.
Epoksi Kaplamalı Dübellerin çapları, müşteri gereksinimlerine göre özelleştirilebilir. Bununla birlikte, standart üretim çapları genellikle 12, 16, 20, 25, 30, 40, 50, 60, 70 ve 75 mm’dir; uzunlukları ise 400 ile 800 mm arasında değişmektedir.

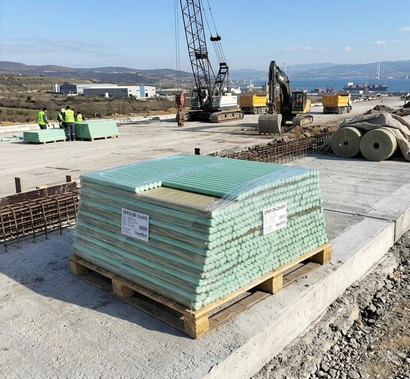

Üretim tamamlandıktan sonra, hem zaman hem de maliyet verimliliğini optimize etmek amacıyla Epoksi Kaplamalı Dübellerin ambalajlanmasına özen gösterilir. Genellikle ürünler, deniz, karayolu ve konteyner taşımacılığına ilişkin uluslararası standartlara uygun olarak ahşap paletlere güvenli bir şekilde paketlenir ve nakliye sırasında güvenliği sağlamak için PVC kapaklarla korunur.
Her bir dübel çubuğu, ASTM A775/A775M standartlarına uygun mat PE tüplere ayrı ayrı yerleştirilebilir. Bu paketleme yöntemi, dübel çubuklarının hasarsız bir şekilde teslim edilmesini ve sıkı Avrupa kalite gerekliliklerini karşılamasını garanti eder.
Ayrıca, paketleme, belirli proje taleplerine uyacak şekilde özelleştirilebilir; bu da benzersiz lojistik ve taşıma ihtiyaçlarını karşılayan özel çözümler sunar.
Dowel Çubukları Neden Epoksi Boya ile Kaplanır?

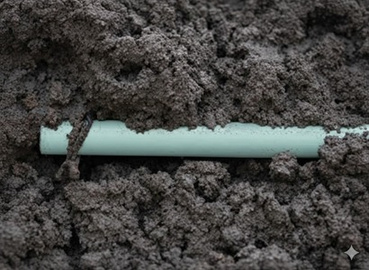

Dübeller, öncelikle betonun içindeki yüksek alkali ortamın neden olduğu korozyonu önlemek amacıyla epoksi boya ile kaplanır. Asitlik veya alkaliliğin ölçüsü olan betonun pH seviyesi, genellikle gömülü çelik yüzeylerde korozyona karşı koruma sağlayan pasif bir oksit tabakası oluşturur. Ancak yağmur suyu, deniz suyu veya buz çözücü tuzlar yoluyla gelen klorür iyonlarının varlığı, pH değerini düşürerek ve korozyonu tetikleyerek bu koruyucu tabakayı zayıflatır.
Klorür iyonları betona nüfuz edip pasif oksit tabakasını bozduğunda, yüzeyde çatlaklar ve bozulma meydana gelir. Bu çatlaklar, çelik donatı çubuklarının korozyonunu hızlandırır ve beton içinde hacimsel genleşme ile iç gerilmelere yol açar. Bu süreç, yapısal hasarı şiddetlendirerek sadece iç kısımda değil, aynı zamanda betonun yüzeyinde de deformasyonlara ve malzeme arızalarına neden olur. Epoksi kaplama, hem fiziksel hem de elektrokimyasal bir bariyer görevi görerek çeliği korozif unsurlarından etkili bir şekilde izole eder. Bu koruyucu tabaka, yaklaşık %98’lik bir etkinlik oranıyla korozyonu önler, böylece çubukların hizmet ömrünü önemli ölçüde uzatır ve beton kaplamaların genel dayanıklılığını artırır.
Dübeller Üzerine Uygulanan Epoksi Kaplamanın Yaşam Döngüsü Maliyet-Fayda Analizi Nedir?
İnşaat sırasında başlangıç proje maliyetlerini düşürmek amacıyla epoksi kaplı takviyelerin kullanılmamasını tercih etmek, ciddi bir ihmaldir. Korozyonun neden olduğu malzeme bozulması, yapının kullanım ömrü boyunca önemli ölçüde doğrudan ve dolaylı masraflara yol açar.

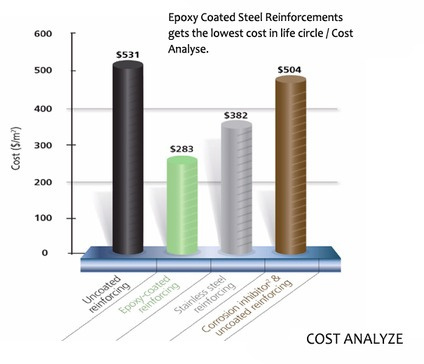

Epoksi kaplama, başlangıç proje maliyetini metrekare başına yaklaşık %3,7 oranında artırsa da, yaşam döngüsü maliyet analizleri bu kaplamanın mali avantajlarını açıkça ortaya koymaktadır. 50 yıllık bir süre boyunca, bakım, onarım ve erken değiştirme maliyetlerindeki azalma, ön yatırım maliyetini fazlasıyla telafi eder; bu da önemli ölçüde uzun vadeli tasarruf ve artırılmış yapısal güvenilirlik sağlar.
| SİSTEM | KOROZYONUN BAŞLAMA ZAMANI (YIL) |
KOROZYONUN BAŞLAMASINDAN SONRA BETONUN ÇATLAMA SÜRESİ (YIL) |
İLK BETON ONARIM SÜRESİ (YIL) |
İLK BETON DÖKÜM MALİYETİ (USD/m²) |
YAŞAM DÖNGÜSÜ MALİYETİ (USD/m²) |
|---|---|---|---|---|---|
| KAPLAMASIZ ÇELİK TAKVİYE | 2.2 | 6.8 | 14 | 226 | 531 |
| EPOKSİ KAPLAMALI TAKVİYELİ ÇELİK DONATIM | 20 | 25 | 50 | 234 | 282 |
| KOROZYON ÖNLEYİCİ İÇEREN KAPLAMASIZ ÇELİK TAKVİYE | 4-6 | 7 | 16-18 | 232 | 504 |
Epoksi Kaplamalı Dowel Barların Kullanım Amacı Nedir?

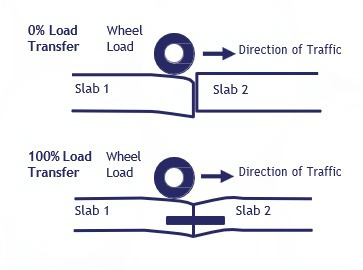

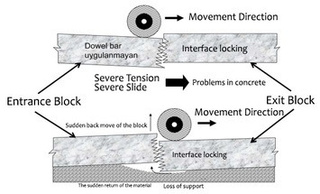

Epoksi Kaplamalı Dübellerin kullanımı, özellikle ağır yük ve basınca maruz kalan beton yolların ve havaalanlarının inşasında çok önemlidir. Bu tür beton blokların içinde bir destek kuvveti bulunmaması durumunda, zamanla bazı deformasyonlar, çökmeler ve kırılmalar meydana gelir.
Ancak bu tür hasarlar, beton kaplamaların altına yerleştirilen epoksi kaplı dübel çubukların kullanılmasıyla etkili bir şekilde önlenebilir. Dübelli çubukların üstün yük aktarım kabiliyeti, beton döşemeler arasında güçlü bir mekanik bağlantı sağlar. Sonuç olarak, trafik yükleri, herhangi bir noktadaki yük yoğunluğundan bağımsız olarak tüm yol kaplama yapısı boyunca eşit bir şekilde dağıtılır ve böylece farklı yerleşme, çatlama ve diğer hasar türleri önlenir.
Dowel Bar Uygulamalı Projeler Nasıl Gerçekleştirilir?
Epoksi Kaplamalı Dübelli Çubuk montajları genellikle üç ana yöntemden biri kullanılarak gerçekleştirilir:

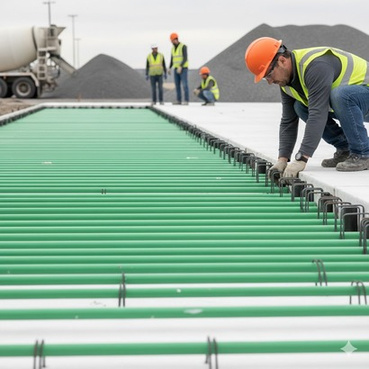

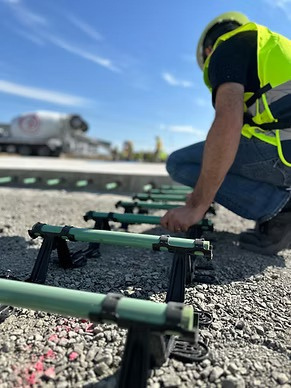

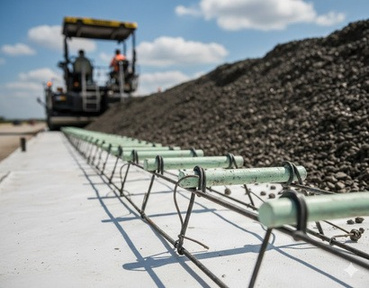

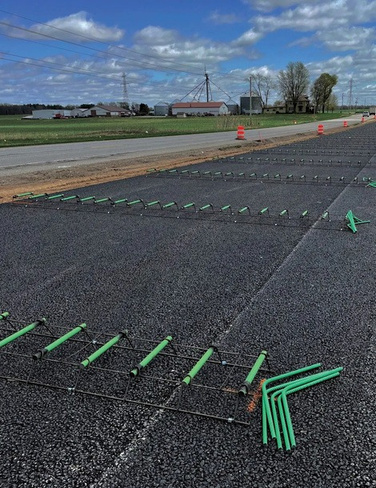

1. İnşaat Öncesi Kurulum: Beton kaplama projesinin planlama aşamasında, bağlantı çubuklarının yerleri trestling yöntemi kullanılarak belirlenir. Bağlantı çubukları buna göre yerleştirilir ve ardından üzerlerine beton dökülür.

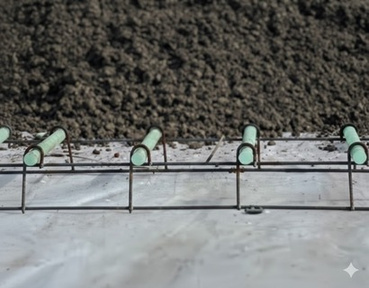

2. Makine Destekli Yerleştirme: Çubuklar, beton dökümüyle eşzamanlı olarak belirlenmiş noktalara yerleştiren özel ekipmanlara önceden takılır.
3. Mevcut Kaplamaların Yenilenmesi: Epoksi kaplamalı bağlantı çubukları, mevcut beton kaplamalara da sonradan monte edilebilir. Bu işlem, sertleşmiş beton levhaların belirli noktalarda delinmesini veya kesilmesini ve ardından yapısal bütünlüğü güçlendirmek ve geri kazanmak amacıyla bağlantı çubuklarının monte edilmesini içerir.
